Descrizione

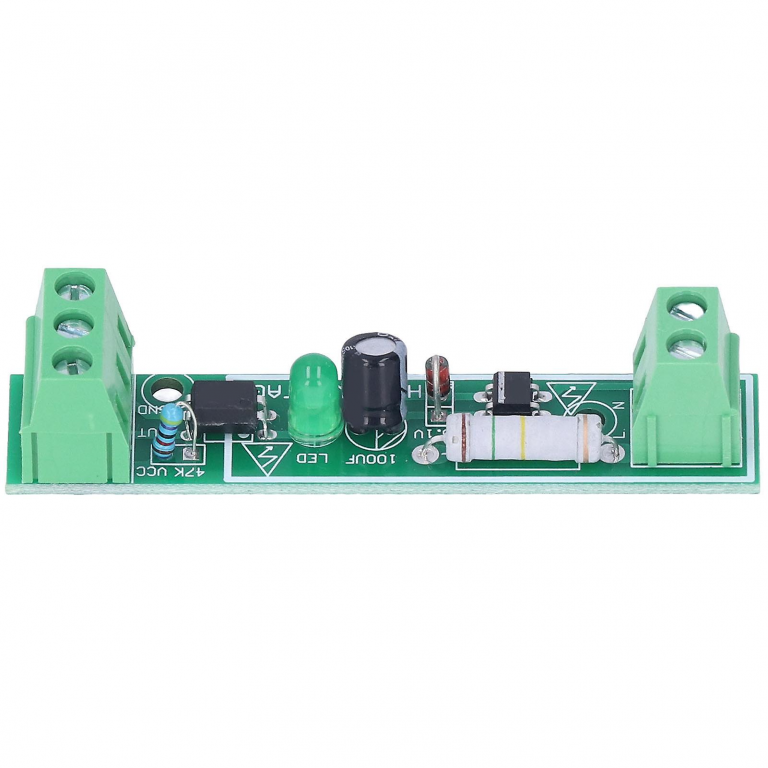

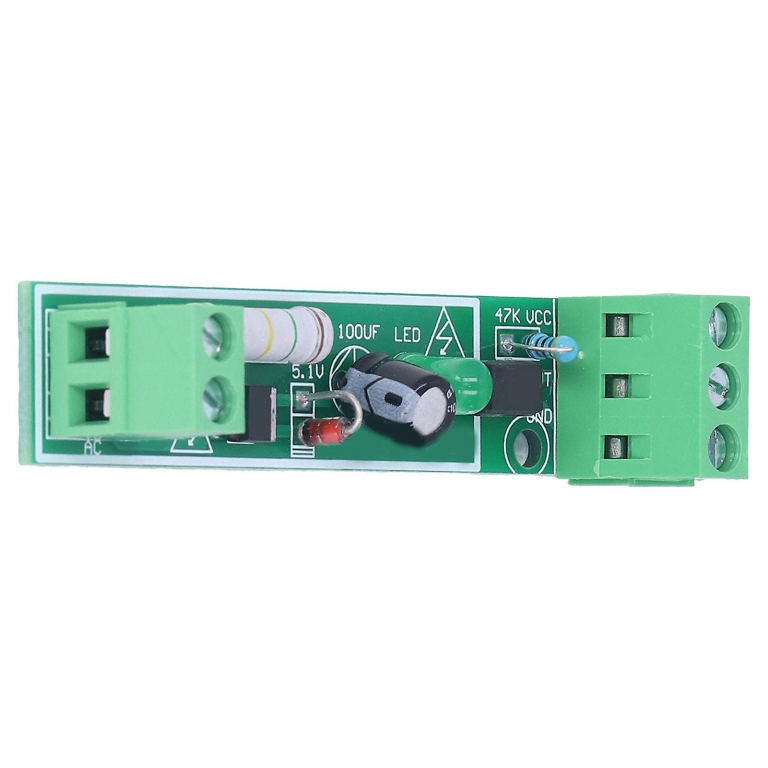

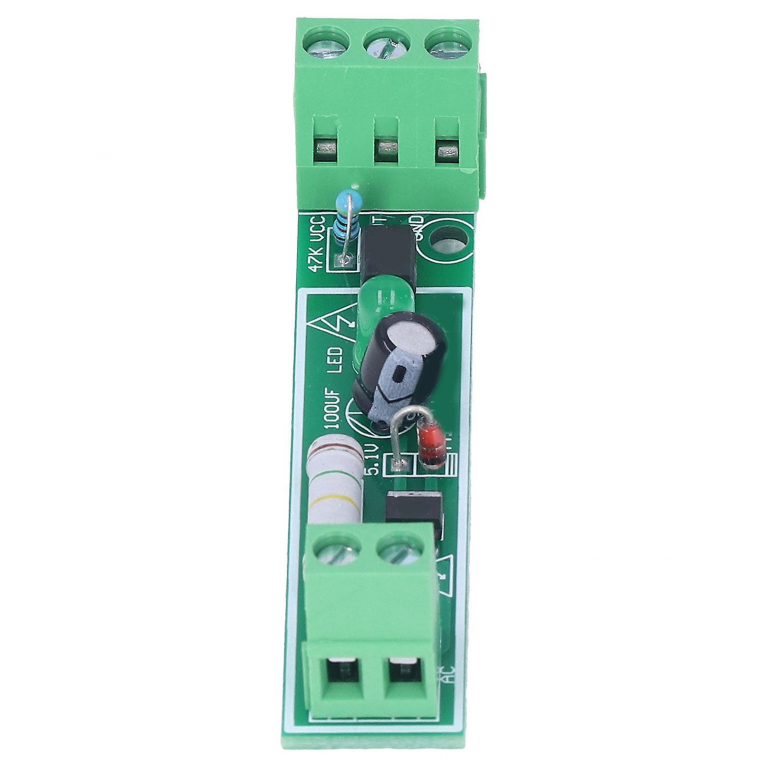

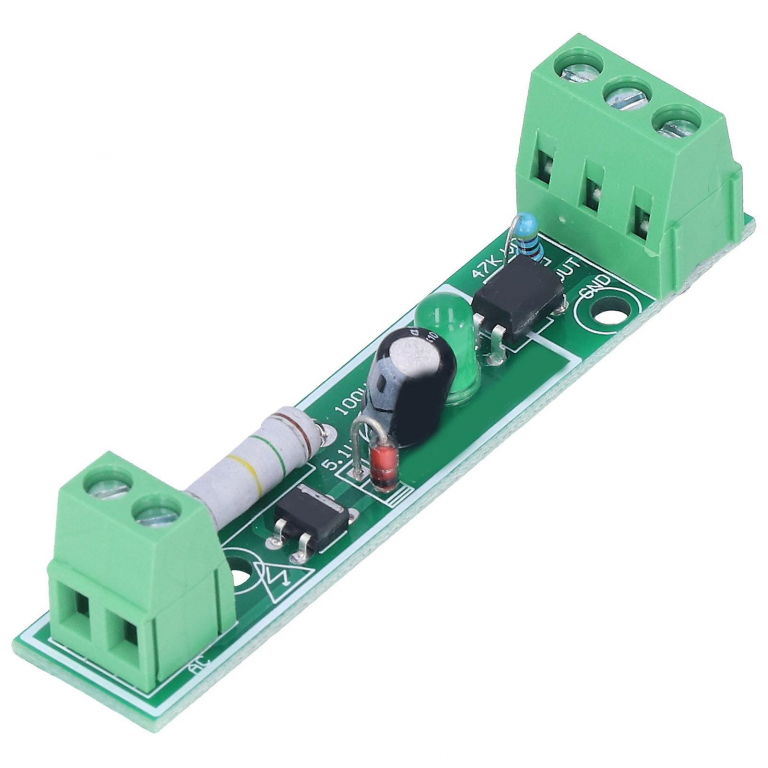

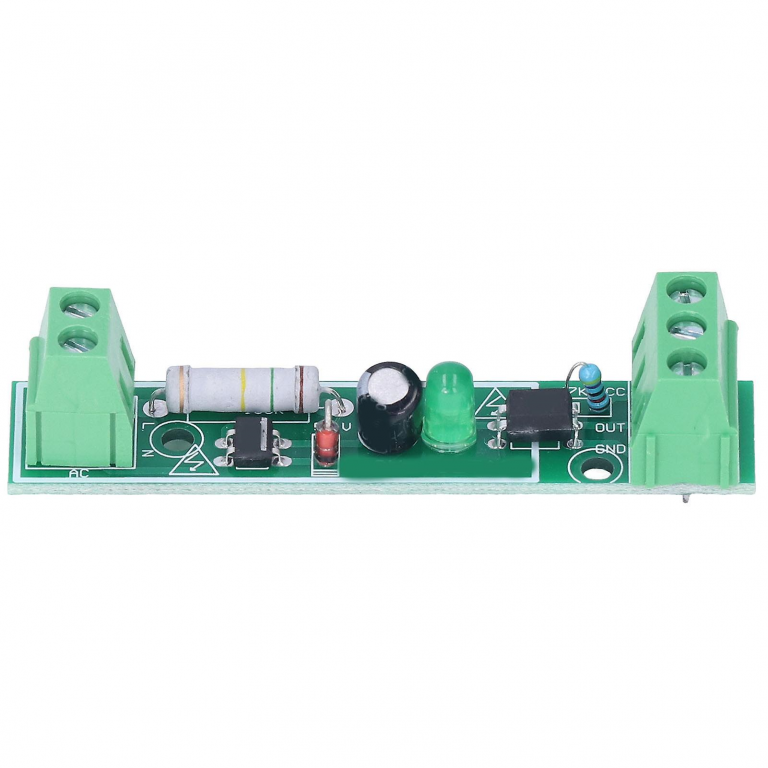

1RILEVA IL LIVELLO TTL DI USCITA: Il livello TTL di uscita può essere rilevato da un microcontrollore, l'alimentazione può essere 35V, può anche essere collegato al livello PLC 24V TERMINALE 2PLC: Quando si collega al terminale di ingresso PLC, il terminale COM del PLC è collegato al terminale di ingresso 24V dell'alimentatore, collegare l'uscita del segnale OUT della scheda, e il GND sulla scheda optoaccoppiatore è collegato al polo negativo dell'alimentatore 3CON TERMINALE 2P E 3P: Il terminale verde 2P 5.0 è collegato alla tensione 220V e il terminale 3P è collegato all'ingresso del microcontrollore 4USCITA AD ALTI LIVELLI BASSI: Può essere utilizzato per rilevare l'esistenza di alimentazione CA 220V, e stabilmente in uscita alti e bassi livelli (uscita NPN) INDICATORE LUMINOSO A 5LED: Quando c'è un ingresso 220V, il LED è acceso, l'optoaccoppiatore è acceso e l'uscita è bassa. Quando non c'è un ingresso 220V, il LED è spento, l'optoaccoppiatore non è collegato. L'uscita viene tirata in alto dal resistore Tipo dell'articolo: modulo isolatore optoMateriale: PCBFunzione: può essere utilizzato per rilevare l'esistenza di 220V ACFunzione: rileva se c'è alimentazione CA 220V, uscita stabile alto e basso livello (uscita NPN)Quando c'è un ingresso 220V, il LED è acceso, l'optoaccoppiatore è acceso e l'uscita è bassaQuando non c'è un ingresso 220V, il LED non si accende e l'optoaccoppiatore non funziona. L'uscita viene tirata in alto dal resistore Package List 1 x Opto Isolator Module Note Quando il modulo viene utilizzato, deve essere collocato in un ambiente asciutto e ventilato con una buona protezione isolante.
