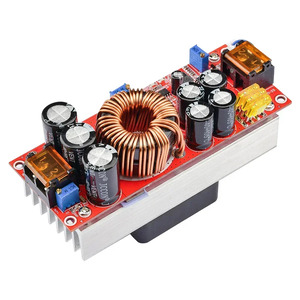

MODULO DC-DC CONVERTER STEP-UP IN 10-50V OUT 12-97V 30A MAX 1500W

Codice 29029
Contattare il punto vendita o WhatsApp 3665629832

Poiché la corrente di ingresso è 30A a 10-30V e la corrente di ingresso è 25A a 31-60V, la potenza di uscita è correlata alla tensione di ingresso. Maggiore è la tensione di ingresso, maggiore è la potenza (la tensione di ingresso * la corrente di ingresso è uguale alla potenza dell'intera macchina). Ad esempio, la potenza in ingresso 12V*30A è 360W. L'ingresso 24V*30A è 720W. Quando la tensione di ingresso è 36 V, la corrente di ingresso è la potenza massima di 25 A per 900 W.

Panoramica:



  • Modello del modulo: SZ-BT07CCCV-D1
  • Tensione di ingresso: DC10-60V
  • Tensione di uscita:

    • 12-90 V regolabile in continuo (l'uscita predefinita è regolata su 19 V)
    • Uscita fissa 12-90V

  • Ingresso connessione anti-inversione: sì
  • Protezione batteria scarica: ripristino automatico (8-50 V regolabile)
  • Protezione da sovracorrente in ingresso: sì
  • Protezione da cortocircuito: sì

Caratteristiche:



  • Modello del modulo: SZ-BT07CCCV-D1
  • Nome del modulo: modulo a corrente costante boost da 1500 W
  • Natura del modulo: modulo boost non isolato (BOOST)
  • Tensione di ingresso: DC10-60V
  • Corrente di ingresso:

    • Tensione di ingresso 10-30V, corrente massima 30A
    •  Tensione di ingresso 31-60 V, corrente massima 25 A

  • Corrente di lavoro statica: 15 mA (12 V litri 20 V, maggiore è la tensione di uscita, la corrente statica aumenterà)
  • Tensione di uscita:

    • 12-90 V regolabile in continuo (l'uscita predefinita è regolata su 19 V)
    • Uscita fissa 12-90V

  • Corrente di uscita: 20 A MAX Più di 15 A, rafforzare la dissipazione del calore (relativa alla differenza di tensione di ingresso e uscita, maggiore è la pressione differenziale, minore è la corrente di uscita)
  • Intervallo di corrente costante: 0,8-20 A (+/-0,3 A)
  • Ingresso connessione anti-inversione: Sì (150A power MOS anti-inversione)
  • Protezione batteria scarica: ripristino automatico (8-50 V regolabile)
  • Temperatura di lavoro: -40~+85 gradi (migliora la dissipazione del calore quando la temperatura ambiente è troppo alta)
  • Frequenza di lavoro: 150 KHz
  • Efficienza di conversione: 92% -97% (l'efficienza è correlata a ingresso, tensione di uscita, corrente, pressione differenziale. Bassa pressione differenziale)
  • Protezione da sovracorrente in ingresso: Sì (ingresso oltre 35 A, protezione automatica, alimentazione non potenziata)
  • Protezione da cortocircuito: Sì (fusibile da 30A in ingresso) Doppia protezione da cortocircuito, più sicura da usare.
  • Protezione della connessione inversa di ingresso: Sì (anti-inversione del tubo MOS di alimentazione da 150 A. Può essere invertita a lungo)
  • Metodo di installazione: colonne di rame da 43 mm
  • Metodo di cablaggio: morsettiera (utilizzare filo di rame puro ad alta corrente)
  • Dimensioni del modulo: lunghezza 130 mm x 52 mm x 84 mm
  • Peso del modulo: 490 grammi
  • Potenza di uscita:

    • Tensione di ingresso * 30A, ad esempio: ingresso 12V * 30A = 360W La potenza massima quando si immettono 12V è 360W
    • Tensione di ingresso * 30 A Ad esempio: ingresso 24 V * 30 A = 720 W, ovvero: la potenza massima è 720 W quando si immettono 24 V

Applicazioni:



  • Alimentatore fai-da-te, ingresso 12V, uscita 12-90V, regolabile
  • Carica per bici elettriche
  • Come alimentatore per auto per il tuo laptop, PDA o una varietà di prodotti digitali
  • Regolatore boost del pannello solare

Quando si utilizza l'alimentatore boost, prestare attenzione ai seguenti punti:



  • La polarità dell'uscita non può essere invertita o cortocircuitata.
  • Quando si utilizzano le batterie come sorgente di ingresso, è necessario abbassare la protezione della batteria, altrimenti danneggerà la batteria e l'alimentazione.
  • La tensione di alimentazione in ingresso deve essere superiore a 10 V.
  • Quando l'alimentatore viene utilizzato per l'alimentazione di ingresso, la potenza di ingresso e la tensione di uscita dell'alimentatore di ingresso sono le prime a essere scaricate. Quindi prendi il carico. (deve assicurarsi che l'alimentatore switching funzioni).
  • Quando si utilizza la modalità a corrente costante per impostare la tensione, la tensione costante deve essere superiore alla tensione di ingresso.
  • Se l'intervallo di fluttuazione della tensione di ingresso è inferiore alla tensione di uscita impostata, la tensione di uscita è costante, è per garantire che l'ingresso sia inferiore alla tensione di uscita.

Il vantaggio Mani:



  • L'alimentatore utilizza doppio ferro silicio alluminio e quattro fili di rame puro da 1,2 mm ed è risparmiato. MOS di potenza a bassa resistenza 100 V / 210 A, ingresso ad alta potenza e corrente elevata, adatto per LED ad alta potenza, uso motore.
  • C'è una protezione anti-inversione MOS in ingresso, non preoccuparti della connessione di ingresso e brucia l'alimentatore.
  • La protezione della batteria scarica non danneggia il modulo di alimentazione e la batteria a causa della scarica eccessiva della batteria quando viene immessa dalla batteria.
  • Dissipatore di calore addensato e ventola di controllo della temperatura intelligente per la dissipazione del calore.

Regolazione del voltaggio:

Quando l'alimentazione è scarica, utilizzare un cacciavite a lama piatta per regolare il potenziometro del terminale di uscita "V-ADJ" (contrassegnato nella figura seguente) per aumentare in senso orario e in senso antiorario per regolare). Poiché la capacità del condensatore di uscita è elevata, la tensione di uscita è Quando l'alta tensione viene regolata su una bassa tensione, la reazione sarà più lenta. La regolazione dello strumento è minore. (La tensione di uscita predefinita è regolata sulla spedizione di 19 V. Se è necessario regolare altri valori di tensione, spiegare o lasciare un messaggio).


Regolamento attuale:

Regolare il potenziometro "CC A-ADJ" in senso antiorario per circa 30 giri, impostare la corrente di uscita al minimo, collegare il carico come la batteria LED e regolare il potenziometro "CC A-ADJ" in senso orario sulla corrente necessaria. Per caricare la batteria, dopo che la batteria si è scaricata, è collegata all'uscita e regola CC A-ADJ sulla corrente necessaria. Durante la ricarica, assicurarsi di utilizzare la batteria scarica per regolare la batteria. Maggiore è la carica, minore è la corrente di carica. L'uscita predefinita ESC viene spedita a 3A. Se è necessario regolare il valore corrente delle istruzioni o del messaggio. Non utilizzare l'uscita di cortocircuito per regolare la corrente, la struttura del circuito del modulo boost non può essere regolata da cortocircuito.


Immettere la regolazione della protezione della batteria scarica:

La protezione della batteria scarica impedisce principalmente lo scaricamento eccessivo della batteria quando l'alimentazione in ingresso è la batteria. La tensione della batteria è troppo bassa per danneggiare il modulo di alimentazione e la batteria. L'ingresso è anche la protezione a bassa tensione durante la commutazione dell'alimentazione.


Metodo 1: ad esempio, impostare la protezione batteria scarica da 12 V. Collegare una tensione di 10 V al terminale di ingresso del modulo di alimentazione. Utilizzare un cacciavite a lama piatta per regolare RV1 (il valore della tensione di protezione in senso orario viene aumentato, la tensione di protezione in senso antiorario viene abbassata) finché la lampada UVLO non si accende. In questo momento, la tensione di protezione della batteria scarica è di 10 V. Quando la tensione scende a 10 V, il modulo di alimentazione non aumenta (la tensione di ingresso è uguale alla tensione di uscita). Solo dopo che la tensione di ingresso è superiore a 10 V, l'alimentatore inizia a riprendere il potenziamento.


Metodo 2: inserire la batteria o cambiare l'alimentazione. Se la lampada UVLO sulla scheda è spenta, regolare il potenziometro RV1 in senso antiorario per illuminare la lampada UVLO, quindi ruotarlo di due giri in senso orario. Se la lampada UVLO è accesa, ruotare il potenziometro RV1 in senso orario, spegnere la lampada UVLO, quindi ruotarla di due giri. (Adatta alla tensione 8V-45V).
