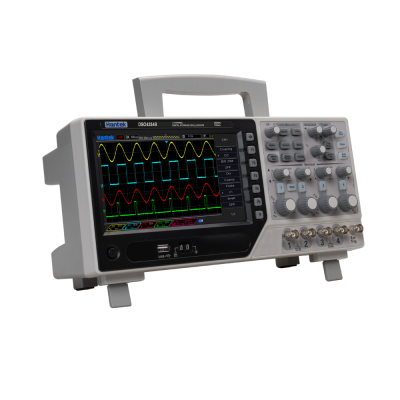

Oscilloscopio per laboratorio con prestazioni di alto livello. Dispone di ampio display TFT a colori da 7" con 64.000 colori, quattro canali con banda passante da 200 MHz, frequenza di campionamento (in Tempo Reale): 1 GSa/s, lunghezza record fino a 64 KB, misure multiple automatiche, funzione FFT (Fast Fourier Transform) integrata, varie modalità di trigger (edge/pulse width/line selectable video/slop/overtime etc), software per l'analisi in tempo reale con il PC e porta USB host. Grazie al software è possibile esportare le schermate in formato Bitmap, stamparle, salvarle in formato .wfm e aprirle. Contenuto della confezione: Oscilloscopio, 4 sonde per oscilloscopio (200 MHz 1x, attenuazione 10x, 1MO), CD di installazione e manuale in inglese, cavo USB A-B, cavo da BNC a BNC, cavo di alimentazione.
- Display TFT 7" 64.000 colori (risoluzione: 800x480)
- Massima velocità di campionamento in tempo reale: 1 GS/s.
- Larghezza di banda: 200 MHz.
- Funzione FFT (Fast Fourier Transform) integrata.
- Lunghezza record:
- campionamento max 64 KB per singolo canale
- campionamento max 32 KB per doppio canale
- Software per l'analisi in tempo reale con il PC
- Porta USB host.
- Misure multiple automatiche
- Quattro funzioni matematiche, tra cui FF
- Modalità di Trigger: edge/pulse width/line selectable video/slop/overtime etc.
- Contenuto della confezione: Oscilloscopio, 4 sonde per oscilloscopio (200 MHz 1x, attenuazione 10x, 1MO), CD di installazione e manuale in inglese, cavo USB A-B, cavo da BNC a BNC, cavo di alimentazione.
|
Specifiche tecniche |
- Acquisizione
- Frequenza di campionamento (in tempo reale): 1GS/s
- Modalità di Acquisizione: Normale, Picco, Media e HR
- Larghezza di banda: 200MHz
- Rise Time (BNC, typical): =1.8ns
- Numero di canali: 4 canali + EXT
- Accoppiamento ingressi: DC,AC o GND
- Impedenza di ingresso: 1MO±2%,20pF±3 pF
- Attenuazione sonda: 1X,10X
- Fattori di attenuazione sonda supportati: 1X,10X,100X,1000X
- Categoria di misurazione: 300V CAT II
- Tensione massima d’ingresso: 300VRMS (10X)
- Interpolazione forma d’onda: (sin x)/x
- Gamma orizzontale (s/div): 2ns/div~100s/div, 1~2~5 sequenza
- Precisione della frequenza di campionamento e del tempo di ritardo: ±50ppm
- Precisione di misura Delta Time (larghezza di banda completa): Single-shot, Normal mode: ±(1 sample interval+100ppm*reading+0.6ns) >16 averages:±(1 sample interval+100ppm*reading + 0.4ns), Sample interval = s/div ÷ 200
- Convertitore AD: risoluzione 8-bit, ciascun canale campionato simultaneamente
- Vertical Scale (sonda 1X): 500µV/div~10V/div con input BNC
- Gamma di posizionamento: 500µV/div~20mV/div, ±400mV; 50mV/div~200mV/div, ±2V; 500mV/div~2V/div, ±40V; 5V/div~10V/div, ±50V
- Limite di larghezza di banda analogica selezionabile: 20MHz (tipica)
- Risposta in bassa frequenza: (-3db): =10Hz at BNC
- Precisione di guadagno DC: ±3% per la modalità di acquisizione Normale o Media, 10V/div to 10mV/div; ±4% per la modalità di acquisizione Normale o Media, 5mV/div to 500µV/div
- Modalità di acquisizione: normale, picco, media e HR
- Tasso di acquisizione (tipica): fino a 2000 forme d’onda per secondo per canalel (modalità di acquisizione normale, senza misurazioni)
- Modalità di trigger: Auto e Normale
- Trigger Level: CH1~CH4: ±4 divisioni centro schermo; EXT:0~3.3V
- Range Holdoff: 20ns~10s
- Precisione livello trigger: CH1~CH4:0.2div*volts/div within ±4 divisioni centro schermo; EXT:± (6% delle impostazioni + 40mV)
- Tipologia trigger: Edge,Pulse Width,Video,Slope,Overtime,Window,Pattern,Interval,Under Amp
- Tipo di decodifica: (Standard): I2C,SPI,UART,LIN,CAN
- Cursore di misura: Differenza di tensione tra i cursori: Differenza tra i cursori Delta V / time: Delta T / Reciprocal of Delta T in Hertz (1/Delta T)
- Misurazioni automatiche: Frequenza, Periodo, Media, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR and LFF
- Display: TFT 7" 64.000 colori (risoluzione: 800x480)
- Dimensioni: 318 x 110 x 150mm(L x W x H)
- Peso: 2900g
|
|
|
