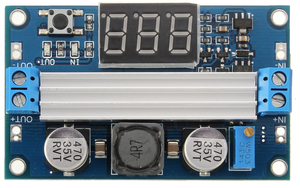

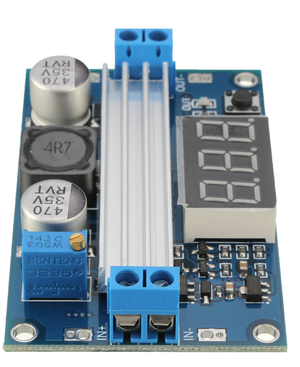

Modulo DC-DC converter Step-UP da 3-35V a 3.7-35V con VoltMetro Weight:28 g Size:67.5mmx41.5mmx14mm (approx). Performance parameters: 1.Input Voltage:3-35V DC (Note: When input voltage is less than 4V, onboard voltmeter will not work). 2.Input Current:9A (max). 3.Output Voltage:3.5-35V DC (this board is boosting board, output voltage>=Input voltage). 4.Output Current:6A (max). 5.Output Power: 65W (when the input and output voltage greater than 20V up to 100W). 6.Conversion Efficiency: 96% (the highest). 7.Output Ripple:40mV(TYP). 8.Onboard Voltmeter Range:4-40V . 9.Error:+/-0.1V.
DESCRIZIONE:
Indicatore di alimentazione a LED
Il modulo è facile da usare, molto intuitivo. Pulsante per commutare la misurazione della tensione di ingresso o di uscita e il LED indica la misurazione corrente della tensione di ingresso o di uscita.
Modulo che utilizza 12A un pezzo di induttore di alta qualità, la corrente di ingresso può essere raggiunta a 7A.
Parametri prestazionali:
Intervallo di tensione di ingresso: 3-35 V CC (Nota: la tensione di ingresso è inferiore a 4 V, guasto del voltmetro)
Corrente di ingresso: 7A
Intervallo di tensione di uscita: 3,5-35 V CC (assicurarsi che la tensione di uscita sia superiore alla tensione di ingresso)
Corrente di uscita: 6 A (massimo)
Potenza in uscita: 75 W (quando le tensioni di ingresso e uscita superiori a 16 V fino a 100 W)
Efficienza di conversione: 96% (max)
Intervallo del voltmetro: da 4 a 40 V, errore ± 0,1 V
Protezione da cortocircuito: sì (corrente limite 14A).
(Nota: collegato a un carico ad alta potenza, appena attivato l'impatto della corrente che incontra la protezione autobloccante limitante di corrente molto generale, si consiglia di accenderlo prima e quindi accedere al carico).
Protezione da inversione di polarità in ingresso: nessuna (se richiesto, diodo ad alta corrente in serie con l'ingresso)
Applicazione:
Fai da te un alimentatore regolato, l'ingresso 5V può essere emesso 5-35V regolabile.
L'alimentatore per le tue apparecchiature elettroniche. Ad esempio, il litio da 3,7 V aumenta a 5 V per l'alimentazione mobile; Aumento di 7,4 V o 12 V per l'alimentazione del laptop a 19 V.
Come l'alimentazione del veicolo per il tuo laptop, PDA o una varietà di fornitura di prodotti digitali.
