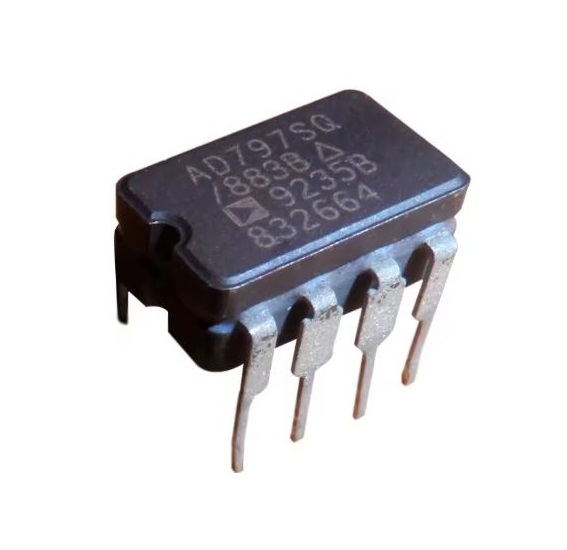

AD797 è un amplificatore operazionale a bassa distorsione e bassissimo rumore, ideale per l'uso come preamplificatore. È utile anche nelle applicazioni di imaging con sonar e a infrarossi, dove è necessario il range dinamico più ampio possibile. La bassa distorsione e il tempo di assestamento a 16 bit del dispositivo lo rendono ideale per il buffering degli ingressi degli ADC S-? o le uscite dei DAC ad alta risoluzione, soprattutto quando il dispositivo è usato in applicazioni critiche come il rilevamento sismico o gli analizzatori di spettro. Si usa diffusamente in applicazioni come: preamplificatori audio professionali, sistemi di imaging con sonar, CCD, IR, analizzatori di spettro, preamplificatori ultrasonici, rilevatori sismici, buffer di ADC/DAC S-?, etc.
- Rumore di tensione di input: 0,9nV/vHz tipico a 1KHz
- Rumore di corrente di ingresso: 2pA/vHz tipico a f = 1KHz
- Distorsione armonica totale: -120dB tipica a 20KHz, tensione di offset di ingresso: 25µV
- Tempo di assestamento a 16 bit: 800ns tipico a (step 10V)
- Slew rate: 20V/µs tipico, deriva di VOS: 1,0µV/°C
- Specificato per alimentatori di ±5V e ±15V
- Larghezza di banda a piena potenza: 280KHz tipica
- Prodotto guadagno-larghezza di banda: 110MHz tipico, banda a –3dB: 8MHz tipica
- Temperatura di esercizio: da –40°C a 85°C
- Stile di package: PDIP a 8 piedini
